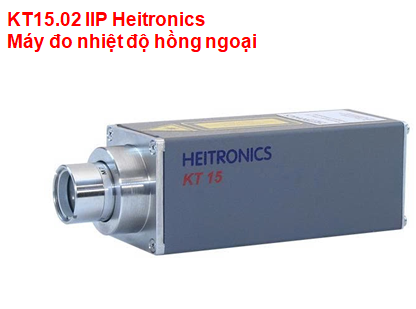

KT15.02 IIP Heitronics Máy đo nhiệt độ hồng ngoại

Đặc điểm nổi bật

• Độ chính xác cao và ổn định lâu dài
• Ống kính kín chân không
• Thời gian phản hồi nhanh từ 5 ms, ngay cả ở nhiệt độ thấp
• Có sẵn vỏ chống cháy nổ

Thông số kỹ thuật đo lường

• Dải nhiệt độ: 140 … 2500 °C
• Dải phổ: 2 … 4,5 µm
• Độ không chắc chắn của phép đo: ±0,5 °C cộng với 0,7% của sự chênh lệch nhiệt độ giữa vật thể đo và thiết bị
• Độ phân giải nhiệt độ (NETD): Giá trị điển hình là 0,05 °C (2 Sigma, t90: 3 s, tại 300 °C; Ɛ = 1)
• Độ ổn định dài hạn: Tốt hơn 0,01% của nhiệt độ đo tuyệt đối tính theo Kelvin mỗi tháng
• Trường nhìn: Từ Ø 0,7 mm (±5%), tùy thuộc vào ống kính và cảm biến
• Thời gian phản hồi (t90): Có thể điều chỉnh từ 30 ms đến 600 s; tùy chọn: 5 ms, 10 ms
• Đơn vị nhiệt độ: °C, K hoặc °F
• Hệ số phát xạ (Emissivity): 0,100 … 1,000 với bước 0,001
• Thấu kính: CaF₂, ZnSe

Thông số kỹ thuật điện / Chức năng

• Đầu ra tương tự:
  • Chức năng: 0 … 1 V; 0 … 10 V; 0 … 20 mA; 4 … 20 mA; độ phân giải: 16 bit
  • Giá trị: Giá trị hiện tại, tối đa hoặc tối thiểu (có thể điều chỉnh phạm vi, tối thiểu 50 K)
• Tùy chọn đầu vào tương tự:
  • Chức năng: 0 … 10 V
  • Công dụng: Bù trừ ảnh hưởng của nhiệt độ môi trường, độ truyền qua, phản xạ và hệ số phát xạ
• Bàn phím dịch vụ bên hông với màn hình LED:
  • Vận hành thiết bị mà không cần phần mềm máy tính
• Tùy chọn đầu ra kỹ thuật số:
  • Chức năng: 2 đầu ra kiểu open-collector
  • Công dụng: Phát hiện ngưỡng nhiệt độ tối thiểu/tối đa, trạng thái báo động
• Tùy chọn đầu vào kỹ thuật số:
  • Chức năng: Công tắc tiếp điểm khô, tín hiệu điện áp hoặc đầu ra open-collector
  • Công dụng: Đặt lại bộ nhớ, kích hoạt hoặc vô hiệu hóa đầu ra kỹ thuật số hoặc laser
• Tùy chọn công tắc nhiệt:
  • Chức năng: Nhiệt độ chuyển mạch > 70 °C, tải tối đa ≤ 48 V, ≤ 0,5 A
  • Công dụng: Báo động nhiệt độ bên trong
• Giao diện nối tiếp:
  • RS232 hai chiều, tốc độ truyền từ 9,6 đến 115,2 kBaud
  • Tùy chọn: RS485
• Tùy chọn laser định vị:
  • Laser định vị tích hợp hoặc laser lấy nét
• Lập trình qua giao diện nối tiếp và bàn phím dịch vụ:
  • Cài đặt hệ số phát xạ, đầu ra tương tự, chức năng đầu ra, thời gian phản hồi, đơn vị nhiệt độ, bộ nhớ giá trị tối đa/tối thiểu có thể điều chỉnh với tốc độ suy giảm, đặt lại bằng tiếp điểm hoặc ngưỡng nhiệt độ, điểm chuyển mạch báo động, khoảng thời gian, v.v.
• Điện áp hoạt động:
  • DC: 10,5 … 30 V
  • AC: 24 V ±10%, 48 … 400 Hz
• Công suất tiêu thụ:
  • < 150 mA tại 24 VDC
  • ≤ 3,5 W

Thông số kỹ thuật chung

• Nhiệt độ lưu trữ: -20 … 70 °C
• Nhiệt độ môi trường cho phép: -20 … 60 °C
  • (Tùy chọn: với vỏ làm mát bảo vệ WK15 có thể lên đến 250 °C)
• Cấp bảo vệ: IP65 (theo chuẩn IEC), tương đương NEMA6
• Chống rung: Theo tiêu chuẩn DIN 40046 BL.8, kiểm tra: FC, độ bền rung: A B1 E
  • Dải tần số: 10 … 55 Hz, biên độ: ± 0,2 mm, thời gian kiểm tra: 30 phút
• Vỏ: Thép không gỉ và nhôm
• Trọng lượng: Khoảng 0,55 kg

Phạm vi cung cấp và tùy chọn

• Phụ kiện:
  • ■ Hướng dẫn sử dụng KT15 II
  • ■ Phần mềm EasyConfig
  • □ Phần mềm EasyMeas
  • ■ Cáp kết nối với đầu nối cái 12 chân, dài 2 m, vỏ PVC, đầu chưa bấm
  • □ Cáp kết nối dài ≥ 5 m: vật liệu PTFE, PUR, PVC, TPE, đầu chưa bấm hoặc đầu nối cái 12 chân
• Giấy chứng nhận hiệu chuẩn: □ Giấy chứng nhận HEITRONICS
• Vỏ bảo vệ:
  • □ Vỏ làm mát bảo vệ WK15 lên đến nhiệt độ môi trường 250 °C
  • □ Vỏ chống cháy nổ bằng thép không gỉ (II 2 G, Ex d e IIC T5 Gb Tamb: -50 °C … 60 °C; IP66)
  • □ Vỏ chống thời tiết
• Bộ chuyển đổi và mặt bích:
  • □ Xem tài liệu “Tùy chọn và phụ kiện”
• Giao diện truyền thông bus:
  • □ Có kèm bộ chuyển đổi

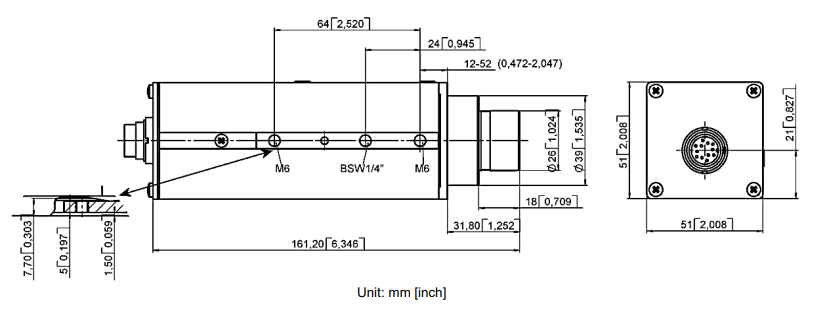

Kích thước thiết bị

Thông tin chi tiết về kích thước thiết theo tiêu chuẩn hoặc theo yêu cầu

Lưu ý:

1. Các mẫu đặc biệt có thể được đặt hàng theo yêu cầu.
2. ■ Chức năng tiêu chuẩn
   □ Là tùy chọn
