SEMS, INC.

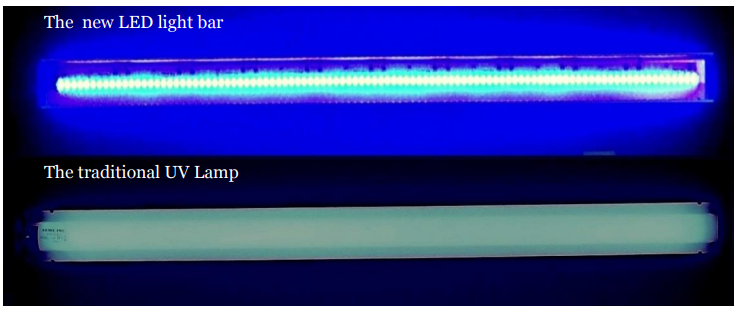

So sánh hai loại đèn chiếu sáng

Đèn LED là một phần trong thiết bị Bộ dò lỗ kim Series IV – Model 5400 mới của chúng tôi. Là một phần trong Chương trình Xanh (Green Program), đèn LED tiêu thụ ít hơn 50% điện năng và duy trì độ sáng lâu hơn so với đèn UV truyền thống.

Điểm nổi bật của công nghệ LED này là:

• Bạn có thể sử dụng ánh sáng cường độ cao này trên thiết bị Series IV mới

• Hoặc nâng cấp thiết bị dò lỗ kim hiện tại của bạn bằng Nguồn sáng LED cải tiến

Thông tin thiết bị

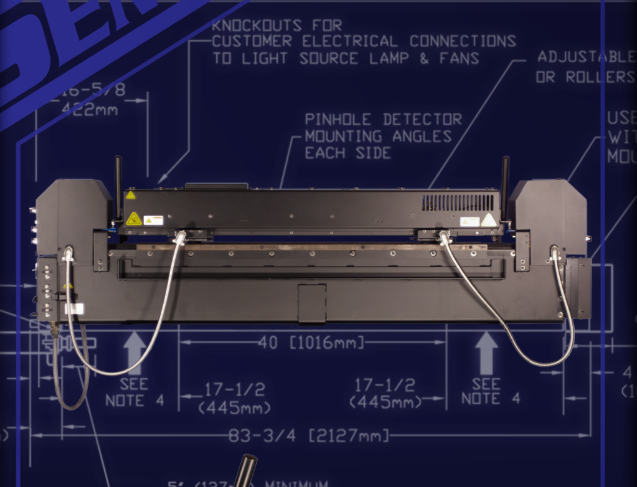

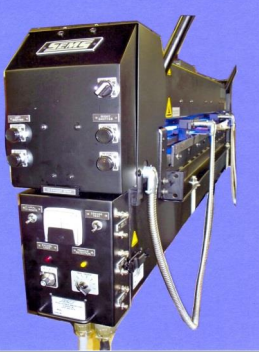

• Thiết bị & Model: Bộ dò lỗ kim Series IV – Model 5400

• Ứng dụng: Nhà máy tôn thiếc (Tinplate Mill), dây chuyền cắt theo chiều dài (Cut to length lines)

• Kích thước thiết bị: Cao 23", Rộng 11.5", Dài 84"

Thông số kỹ thuật hệ thống

• Nguồn điện: 120V/220V ±10%, 50Hz/60Hz

• Công suất tiêu thụ: 500VA

• Kích thước lỗ tối thiểu phát hiện / Độ nhạy hệ thống: 12.5 micron (0.000492 inch)

• Chiều rộng strip tối đa: 1250 mm

• Tốc độ dây chuyền tối đa: 5000 ft/phút (tương đương 1500 m/phút)

• Độ dày strip: < 0.5 mm

• Khoảng chiều rộng strip đo được: 381 mm đến 1250 mm (15" đến 49")

• Cửa chớp (Shutter): Điều khiển tự động

• Độ chồng lắp: Mặc định 3.2 mm (0.125"), tối thiểu 1.6 mm (0.0625")

• Tốc độ mở/đóng: 5.08 m/phút (200 in/phút) hoặc 7.925 m/phút (312 in/phút)

• Chống rung: Hệ thống có bộ đỡ hấp thụ rung chuyên dụng tích hợp

Tín hiệu đầu ra cho khách hàng

• Tiếp điểm rơ-le: DPDT 2A tại 115VAC

• Thời gian trễ sau khi phát hiện lỗ: 10ms

• Thời gian duy trì đóng rơ-le: 10 – 60ms

Xung đầu ra:

• Không có lỗ: 0.0V đến -0.6V

• Có lỗ kim: +9V

• Trở kháng đầu ra: xấp xỉ 100 ohm

• Trở kháng tải tối thiểu: xấp xỉ 10K ohm

• Thời gian xung: xấp xỉ 0.8ms

• Thời gian đầu ra duy trì: bằng thời gian mà lỗ kim nằm trong vùng kiểm tra

Tín hiệu đầu vào do khách hàng cung cấp

• Interlock:

  • 0 = Bắt đầu dây chuyền

  • 1 = Dừng dây chuyền (tiếp điểm rơ-le)

• Tín hiệu Auto-Run:

  • 1 = Cửa chớp rút về vị trí giới hạn (tiếp điểm rơ-le đóng)

Điều kiện vận hành tự động & thủ công

Khách hàng cần cung cấp tín hiệu kết hợp bao gồm:

• Bật/tắt lực căng

• Tín hiệu nhận diện đoạn hàn sắp tới

Khi có lực căng và không có mối hàn đi qua bộ dò lỗ kim:

• Cửa chớp sẽ mở

• Đèn bật sáng để báo hiệu thiết bị đang ở trạng thái hoạt động bình thường

Khi mối hàn đi qua hoặc không có lực căng:

• Cửa chớp sẽ rút lại

• Đèn sẽ tắt, biểu thị thiết bị ở chế độ chờ

Khuyến nghị:
Khách hàng nên lắp đặt công tắc ghi đè thủ công để hoạt động song song với công tắc rút tự động – cho phép điều khiển thiết bị bằng tay khi cần thiết.
