Thiết Bị đo độ dày Rayonic RX-40 / RX-60

Máy đo độ dày tia X Rayonic của dòng sản phẩm RX-40 và RX-60 ngày càng được lắp đặt nhiều hơn trong các nhà máy cán nguội, cán nóng và cán lá nhôm. Trong ngành công nghiệp thép, máy đo độ dày rất phù hợp với dải mỏng và chủ yếu được lắp đặt trong các dây chuyền chế biến.

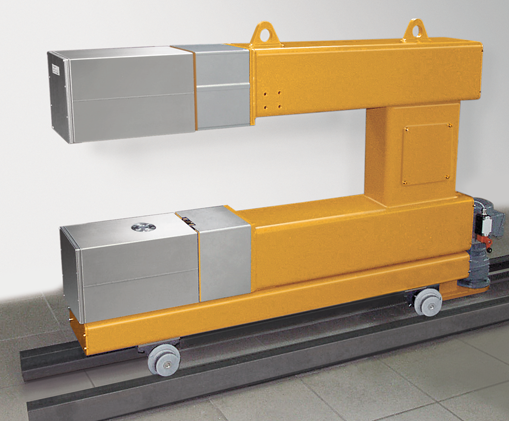

Đầu đo của dòng sản phẩm RX-40 và RX-60 có nhiều kích thước khác nhau để đáp ứng các hạn chế về không gian và yêu cầu lắp đặt của nhiều loại máy cán và dây chuyền chế biến khác nhau. Các phiên bản tiêu chuẩn có sẵn là gắn trên máy cán, khung chữ C có thể thu vào để đo đường tâm và hệ thống quét để đo biên dạng chéo. Cả hai máy đo độ dày chỉ khác nhau ở máy phát điện áp cao cho phép điều chỉnh tối ưu theo phạm vi đo và độ chính xác yêu cầu. Tất cả các mẫu đều sử dụng ống tia X kim loại-gốm chắc chắn. Những ống này và các thiết bị điện tử điện áp cao được vận hành ở mức thấp hơn nhiều so với định mức tối đa để tăng đáng kể tuổi thọ.

Phiên bản cơ bản bao gồm máy đo với một trạm vận hành độc lập. Ngay cả khi đó, nó vẫn cung cấp tất cả các giao diện cần thiết để tích hợp vào môi trường tự động hóa của các nhà máy cán và dây chuyền chế biến. Trong các hệ thống tiên tiến, việc sử dụng công nghệ máy khách-máy chủ cho phép nhiều cấu hình máy móc và thiết bị đo lường khác nhau bao gồm nhiều trạm vận hành, nhiều địa điểm đo lường và ghi dữ liệu mở rộng.

Các vật liệu đo lường đặc trưng là dải kim loại, dải kim loại tráng phủ, lưới và dải vật liệu tổng hợp, vải không dệt, gốm sứ, v.v.

1. Mô tả thiết bị

Rayonic RX‑40 và RX‑60 là hai dòng máy đo độ dày bằng tia X (strip thickness gauge) sử dụng trong xử lý vật liệu dạng tấm hoặc cuộn. Các mẫu tích hợp nguồn tia X bằng kim loại‑gốm, bộ phát điện áp cao và hệ thống giao tiếp PLC/Ethernet, giúp đo không tiếp xúc, chính xác và phù hợp lắp đặt linh hoạt: treo cố định, khung C thu hồi, hoặc hệ thống quét ngang.

2. Ứng dụng trong công nghiệp

- RX‑40: thiết kế cho nhôm (foil mill, cold/warm mill) và các vật liệu mỏng như composite, không dệt, gốm.
- RX‑60: dùng trong thép, dây chuyền xử lý vật liệu chất rắn hơn.
=> Ứng dụng chính trong các nhà máy cán nguội, lò mạ, xử lý cuộn kim loại, giám sát chất lượng liên tục.

3. Thông số kỹ thuật

4. Giải pháp thiết bị

- Thiết kế mô-đun: đầu đo đa kích cỡ, tính linh hoạt khi lắp đặt.
- Tích hợp dễ dàng: giao diện Ethernet/Profibus, PLC – thích hợp hệ thống tự động hóa nhà máy.
- Client‑server: hỗ trợ nhiều trạm, lưu dữ liệu dài hạn.
- Tuổi thọ cao: vận hành ở mức dưới công suất tối đa; hệ thống shutter an toàn, cáp chống chịu nước làm mát, bụi bẩn.

Tổng kết

Máy RX‑40/60 của Rayonic cung cấp giải pháp đo không tiếp xúc, chính xác đến 0,05 %, thích hợp cho các nhà máy kim loại và sản phẩm mỏng. Dễ dàng tích hợp hệ thống tự động hóa, ít hao mòn, dữ liệu toàn diện — cải tiến chất lượng và tiết kiệm chi phí.
