Thiết Bị Rayonic RX-90 / RX-120

Dòng sản phẩm RX-90/120 là giải pháp lý tưởng để đo độ dày bằng tia X không tiếp xúc của các sản phẩm phẳng trong các nhà máy cán nguội và dây chuyền chế biến của ngành công nghiệp thép và kim loại màu và trong các nhà máy cán nóng nhôm.

Các nguồn tia X (90 kV hoặc 120 kV) tiếp tục khái niệm Rayonic cải tiến về tích hợp ống tia X, máy phát điện áp cao, kiểm soát phát xạ và khoang chứa mẫu trong vỏ thép không gỉ chắc chắn.

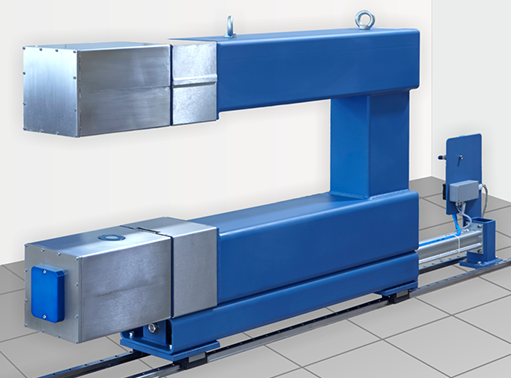

Các máy dò độ phân giải cao và nhanh cùng khung chữ C chắc chắn hoàn thiện máy đo độ dày.

Trong phiên bản để đo đường tâm tĩnh, máy cung cấp tín hiệu đầu vào chính để kiểm soát chính xác quá trình cán. Ngoài ra, máy đo độ dày có thể được cung cấp cùng với khung chữ C quét để đo mặt cắt ngang của dải.

Trong cấu hình đơn giản nhất, máy đo độ dày bao gồm khung chữ C có nguồn tia X và máy dò cùng một trạm vận hành. Các phiên bản mở rộng đi kèm với máy chủ trực quan để kết nối nhiều trạm vận hành và lưu trữ dữ liệu dài hạn. Đối với các nhà máy đảo chiều và dây chuyền song song, có tới năm máy đo được kết hợp thành một hệ thống đo lường với hoạt động chung và giao diện dây chuyền.

1. Mô tả thiết bị

Dòng máy RX‑90 và RX‑120 là thiết bị đo độ dày tấm kim loại không tiếp xúc bằng tia X (strip thickness gauge), được thiết kế để đo liên tục ở các môi trường công nghiệp khắt khe. Thiết bị tích hợp nguồn X‑ray (90 kV hoặc 120 kV), bộ phát điện cao áp, detector và hộp C-frame vững chắc trong vỏ inox chống bức xạ. Được ứng dụng cho đo trung tâm tĩnh hoặc quét ngang (cross-profile).

2. Ứng dụng trong công nghiệp

- Dùng trong các dây chuyền cán nguội (cold mill) và có thể dùng cả cho cán nóng (hot mill).
- Vật liệu: thép, nhôm, đồng và kim loại phi sắt.
- Đảm bảo độ dày đồng đều, giảm phế phẩm, tối ưu hóa quy trình cán và tiết kiệm nguyên vật liệu.

3. Thông số kỹ thuật

4. Giải pháp thiết bị

- Thiết kế mô-đun & chắc chắn: Kết cấu hợp kim thép inox, khung C để đo trung tâm hoặc quét cross-profile.
- Nguồn X‑ray mạnh mẽ: ống kim loại–gốm, vận hành ở 30 % công suất tối đa để tăng tuổi thọ, tích hợp shutter bảo vệ.
- Cảm biến ion hóa cao cấp: sử dụng detector phản ứng nhanh, ổn định, có digitizer gần đầu đo.
- Phần mềm & hệ thống điều khiển: Giao diện Ethernet/Profibus/PLC, công nghệ NetRayVis client‑server.
- Tùy chọn quét ngang: có phiên bản khung C‑frame quét biên dạng ngang để theo dõi profile độ dày.

Tổng kết

- RX‑90 và RX‑120 của Rayonic là thiết bị đo độ dày kim loại liên tục bằng tia X, với khả năng đo nhanh (1 ms) và chính xác cao (±0,05 %).
- Nguồn X‑ray 90–120 kV, phù hợp cho thép, nhôm, đồng ở cold/hot mills.
- Thiết kế mô‑đun: vỏ inox, shutter an toàn, bộ cảm biến ion hóa nhanh.
- Tích hợp hệ thống khách-máy chủ, nhiều trạm, quét ngang profile.
- Giúp giảm phế phẩm, bảo đảm chất lượng, tối ưu hóa quy trình cán.
