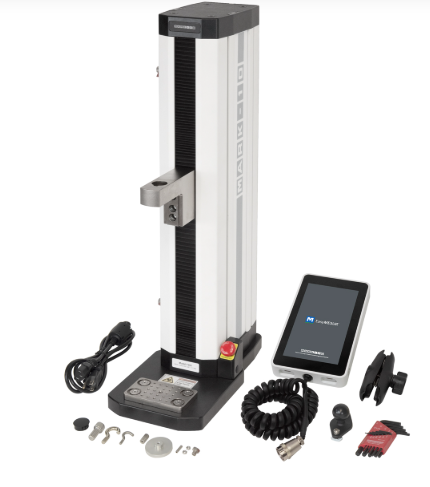

Khung máy kiểm tra lực kéo-nén dòng F105-EM, F305-EM, F505-EM và F505H-EM

Xuất Xứ:

Mỹ

Tình Trạng:

Mới 100%

Hãng sản xuất:

MARK-10

Giá bán:

Liên hệ

F105 / F305 / F505 / F505H

Tension / Compression Test Frames

Khung cực kỳ cứng có thiết kế đùn tùy chỉnh, được thiết kế để có độ cứng. Việc bù trừ tại nhà máy của khung thử nghiệm và cảm biến lực đảm bảo độ chính xác vị trí là ±0,006 in / 0,15 mm dưới bất kỳ tải trọng nào, ở bất kỳ vị trí nào.

Động cơ bước và bộ điều khiển dẫn động trục vít me bi và đường dẫn hướng tuyến tính để vận hành trơn tru, yên tĩnh, hầu như không thay đổi tốc độ khi có tải.

Thông tin sản phẩm
Thông số kỹ thuật

Mark-10 cung cấp các khung kiểm tra lực kéo/nén dòng F105-EM, F305-EM, F505-EM và F505H-EM, được thiết kế để thực hiện đa dạng các bài kiểm tra lực với tải trọng tối đa lên đến 500 lbF (2,2 kN). Các thiết bị này tích hợp bảng điều khiển thông minh EasyMESUR®, mang lại giao diện thân thiện và dễ sử dụng cho người vận hành.

Chức năng và ứng dụng:

Kiểm tra lực kéo và nén: Đánh giá khả năng chịu lực của vật liệu và sản phẩm.
Kiểm tra phá hủy: Xác định điểm gãy hoặc hỏng của mẫu dưới tác động của lực.
Kiểm tra chu kỳ: Thực hiện các bài kiểm tra lặp lại để đánh giá độ bền của sản phẩm.
Giới hạn lực và khoảng cách: Kiểm tra đến một giá trị lực hoặc khoảng cách xác định.
Giữ lực: Duy trì một lực cụ thể trong khoảng thời gian xác định.

Những chức năng này đặc biệt hữu ích trong các ngành công nghiệp như hàng không vũ trụ, ô tô, điện tử, y tế và sản xuất, nơi cần đánh giá chất lượng và độ bền của vật liệu, linh kiện và sản phẩm hoàn thiện.

Bảng điều khiển thông minh EasyMESUR®:

EasyMESUR® là giao diện màn hình cảm ứng tích hợp, cho phép người dùng:

Thiết lập và chạy thử nghiệm: Dễ dàng cấu hình và thực hiện các bài kiểm tra mà không cần phần mềm bổ sung.
Xuất kết quả và tạo báo cáo: Lưu trữ và chia sẻ dữ liệu kiểm tra một cách hiệu quả.
Tùy chỉnh giao diện: Sắp xếp màn hình chạy thử với các điều khiển đơn giản hoặc nâng cao, phù hợp với nhu cầu cụ thể.
Chức năng bổ sung: Hỗ trợ các tính năng như đo khoảng cách, vẽ đồ thị, kiểm tra chu kỳ và nhiều hơn nữa thông qua các gói chức năng tùy chọn.

Thông tin đặt hàng:

Model	Mô tả
F105-EM	Khung kiểm tra với bảng điều khiển EasyMESUR®, dọc, tải trọng tối đa 100 lbF (0,5 kN)
F305-EM	Khung kiểm tra với bảng điều khiển EasyMESUR®, dọc, tải trọng tối đa 300 lbF (1,3 kN)
F505-EM	Khung kiểm tra với bảng điều khiển EasyMESUR®, dọc, tải trọng tối đa 500 lbF (2,2 kN)
F505H-EM	Khung kiểm tra với bảng điều khiển EasyMESUR®, ngang, tải trọng tối đa 500 lbF (2,2 kN)

Thông tin đặt hàng (Optional Function Packages):

Mã sản phẩm	Mô tả
EMP001-1	Gói chức năng đo khoảng cách cho EasyMESUR®
EMP002-1	Gói mở rộng tốc độ cho EasyMESUR®
EMP003-1	Gói chức năng nâng cao cho EasyMESUR®
EMP-COMP-1	Gói chức năng hoàn chỉnh cho EasyMESUR®

Thông số kỹ thuật chi tiết:

Thông số	F105-EM	F305-EM	F505-EM	F505H-EM
Tải trọng tối đa	100 lbF (0,5 kN)	300 lbF (1,3 kN)	500 lbF (2,2 kN)	500 lbF (2,2 kN)
Hành trình tối đa	18,0 inch (457 mm)	18,0 inch (457 mm)	18,0 inch (457 mm)	18,0 inch (457 mm)
Dải tốc độ tiêu chuẩn	0,5 - 13 in/phút	0,5 - 13 in/phút	0,5 - 13 in/phút	0,5 - 13 in/phút
	(13 - 330 mm/phút)	(13 - 330 mm/phút)	(13 - 330 mm/phút)	(13 - 330 mm/phút)
Dải tốc độ tùy chọn	0,02 - 45 in/phút	0,02 - 45 in/phút	0,02 - 45 in/phút	0,02 - 45 in/phút
	(0,5 - 1.100 mm/phút)	(0,5 - 1.100 mm/phút)	(0,5 - 1.100 mm/phút)	(0,5 - 1.100 mm/phút)
Độ chính xác lực	±0,1% toàn thang đo	±0,1% toàn thang đo	±0,1% toàn thang đo	±0,1% toàn thang đo
Tần số lấy mẫu lực	5.000 Hz	5.000 Hz	5.000 Hz	5.000 Hz
Tốc độ thu thập dữ liệu	100 Hz	100 Hz	100 Hz	100 Hz
Độ chính xác vị trí	±0,006 inch (0,15 mm)	±0,006 inch (0,15 mm)	±0,006 inch (0,15 mm)	±0,006 inch (0,15 mm)
Độ phân giải khoảng cách	0,001 inch (0,02 mm)	0,001 inch (0,02 mm)	0,001 inch (0,02 mm)	0,001 inch (0,02 mm)
Nguồn điện	100-240 VAC, 50/60 Hz, 120W	100-240 VAC, 50/60 Hz, 120W	100-240 VAC, 50/60 Hz, 120W	100-240 VAC, 50/60 Hz, 120W
Trọng lượng	60 lb (27 kg)	60 lb (27 kg)	70 lb (32 kg)	70 lb (32 kg)

F105-EM	F305-EM	F505-EM	F505H-EM
Load capacity*:	100 lbF [0.5 kN]	300 lbF [1.3 kN]	500 lbF [2.2 kN]
Maximum travel:	18.0 in [457 mm]
Standard speed range:	0.5 – 13 in/min [13 – 330 mm/min]
Optional speed range:	0.02 – 45 in/min [0.5 – 1,100 mm/min]
Load accuracy (% of full scale)	Test frame: ±0.1% Force sensor: Series FS05: ±0.1% \| Series FS06: ±0.15% \| Series R07: ±0.15%
Load sampling rate:	5,000 Hz
Data acquisition rate:	100 Hz (Requires Graphing & Reporting option)
Speed accuracy:	±0.2% of setting, virtually no variation with load
Distance accuracy:	±0.006 in [0.15 mm], at any load or position, factory-compensated (requires Distance Measurement option)
Distance resolution:	0.001 in [0.02 mm] (requires Distance Measurement option)
Limit switch repeatability:	±0.001 in [0.03 mm]
Overload protection:	Motor stops at 120% of full scale of the force sensor
Power:	Universal input 100-240 VAC, 50/60 Hz, 120W
Fuse type:	1.2 A, 250V, 3AG, SLO BLO
Weight (test frame only):	60 lb [27 kg]			70 lb [32 kg]
Shipping weight:	75 lb [34 kg]			85 lb [39 kg]
Environmental conditions:	Indoor use only Up to 6,500 ft [2,000 m] above sea level Temperature range: 40 - 95°F [5 - 35°C] Humidity range: up to 80% relative humidity at 31°C, decreasing linearly to 50% relative humidity at 40°C, non-condensing Mains supply voltage fluctuations up to ±10 % of the nominal voltage Transient overvoltages up to the levels of Overvoltage Category II Use in environments up to Pollution Degree 2
Conformance:	CE, UKCA
Warranty:	3 years [see individual statement for further details]

* Load capacity is reduced at higher speeds, as follows:
- F305: limited to 200 lbF [1 kN] above 24 in [610 mm]/min
- F505 / F505H: limited to 300 lbF [1.3 kN] above 24 in [610 mm]/min
