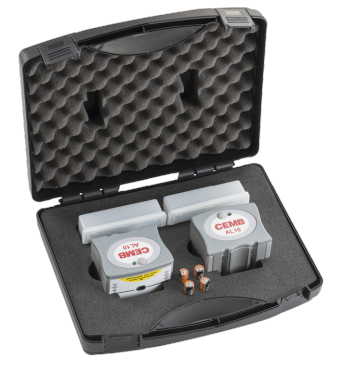

AL10 CEMB – Hệ thống cân chỉnh dây đai bằng laser
Hệ thống AL10 sử dụng hai bộ phát laser để chiếu hai đường laser song song, lấy rãnh pulley làm dấu mốc tham chiếu. Khi pulley được căn chỉnh chính xác, các tia laser sẽ trùng khít trên cả hai bộ phát, nhờ đó phát hiện nhanh tình trạng lệch của hệ truyền động dây đai. Việc sử dụng hai tia laser giúp nhanh và chính xác hơn so với các hệ dùng một tia.
Tổng hợp Hệ thống Căn chỉnh Dây đai bằng Laser AL10
1. Hướng dẫn sử dụng & quy trình căn chỉnh
- Hai đơn vị laser (phát và thu) được gắn vào hai pulley cần căn chỉnh, dùng nam châm hoặc kẹp phù hợp.
- Mỗi đơn vị chiếu một đường laser lên thiết bị bên kia. Khi pulley đúng vị trí, hai đường laser trùng đều trên thanh chỉ thị.
- Nếu tia lệch so với rãnh hoặc bề mặt pulleys, người dùng chỉnh từng pulley dần đến khi tia laser nằm đúng khớp.
Quy trình chi tiết:
1. Gắn thiết bị vào pulley đầu tiên – đảm bảo tia laser chiếu đúng rãnh.
2. Gắn thiết bị thứ hai vào pulley kia.
3. Bật laser – quan sát vị trí đường sáng trên mặt nhận.
4. Chỉnh từng pulley: xoay/đẩy đến khi cả hai tia trùng vị trí mục tiêu.
5. Xác nhận: khi hai tia nằm gọn trong vùng chỉ định, căn chỉnh đã đạt yêu cầu.

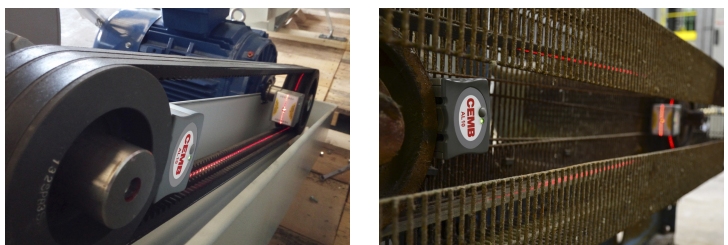

2. Sơ đồ lắp đặt
- Hai máy được gắn ở hai pulley đối diện.
- Laser chiếu đường song song: mỗi thiết bị vừa là bộ phát vừa là bộ nhận.
- Gắn đúng hướng theo rãnh trên pulley để tia chiếu chính xác vào bộ phát đối diện.
- Không cần cáp hay nguồn ngoài – hoạt động giảm thiểu can thiệp vào hệ thống hiện có.
3. Bảng thông số kỹ thuật
Thông số kỹ thuật |
Chi tiết |
Vật liệu vỏ |
Nhôm |
Kích thước (mỗi đầu) |
61 × 77 × 61 mm |
Trọng lượng |
≈ 300 g/thiết bị |
Pin |
2 × AAA (1.5 V mỗi chiếc) |
Thời gian hoạt động liên tục |
≈ 20 giờ |
Khoảng đo |
Từ 50 mm đến 6.000 mm |
Độ chính xác đo |
< 0,5 mm hoặc < 0,2° |
Đường kính pulley tối thiểu |
≥ 75 mm |
Rãnh pulley hỗ trợ |
Từ 6 mm đến 40 mm |
Loại laser |
Class 2, < 1 mW, bước sóng 600–650 nm |
